Pathologies du béton : fissures, corrosion et réparations durables
Pathologies du béton
Le béton donne souvent une impression de solidité absolue. Pourtant il vieillit comme tous les matériaux. Une fissure peut rester sans conséquence pendant des années. Une autre peut signaler un mouvement plus profond. De la même manière une trace de rouille ou un éclat de béton n’est jamais seulement un problème d’aspect. Pour réparer correctement il faut d’abord comprendre ce qui se passe dans l’ouvrage.
À retenir
Les pathologies du béton ne se limitent pas aux fissures visibles. Elles peuvent être liées au retrait ou à la corrosion des armatures. La carbonatation et les chlorures jouent aussi un rôle important. Certaines réactions internes peuvent enfin provoquer des gonflements et une fissuration progressive.
Une réparation durable commence par l’identification de la cause. L’observation de l’ouvrage peut être complétée par des mesures sur site puis par des analyses lorsque le diagnostic l’exige.
Comprendre pourquoi le béton se dégrade
Un béton bien conçu et correctement mis en œuvre peut rester durable très longtemps. Sa tenue dépend toutefois de plusieurs paramètres. La qualité du béton compte bien sûr. L’enrobage des armatures joue aussi un rôle majeur. La cure après coulage peut également faire la différence.
L’environnement de l’ouvrage intervient ensuite. L’eau revient très souvent dans l’histoire des désordres. Elle peut pénétrer par une fissure. Elle peut rester au niveau d’un joint ou d’une évacuation mal conçue. Elle favorise alors les échanges avec l’extérieur et peut accélérer certains mécanismes de dégradation.
Une réparation durable commence donc rarement par le produit à appliquer. Elle commence par une question simple. Pourquoi le béton s’est-il fissuré ou dégradé à cet endroit précis
Les grandes pathologies rencontrées sur le béton
Les désordres ne se présentent pas tous de la même manière. Certains apparaissent rapidement après la mise en œuvre. D’autres se développent lentement pendant des années avant de devenir visibles.
Les fissures
Elles peuvent venir du retrait du béton ou d’une variation thermique. Elles peuvent aussi être liées au sol à un appui ou au fonctionnement même de la structure.
La corrosion des armatures
Elle se développe lorsque la protection naturelle de l’acier n’est plus suffisante. La carbonatation et les chlorures font partie des causes les plus fréquentes.
Les réactions internes
Certaines réactions se produisent dans le béton lui-même. La réaction alcali-silice et la formation différée d’ettringite en sont deux exemples connus.
D’autres désordres peuvent aussi apparaître
Le gel et le dégel peuvent détériorer les surfaces exposées. Des attaques chimiques peuvent modifier progressivement le matériau. Une mauvaise vibration peut laisser des nids de gravier. Une cure insuffisante peut favoriser une fissuration précoce.
Ces phénomènes peuvent d’ailleurs se cumuler. Un béton trop poreux prend plus facilement l’eau. Cette eau peut ensuite favoriser la corrosion ou accentuer les effets du gel.
Fissures dans le béton : faut-il toujours s’inquiéter
Non. Une fissure n’est pas automatiquement dangereuse. Elle montre avant tout que le matériau a travaillé.
Le béton résiste très bien à la compression mais beaucoup moins à la traction. Il peut donc se fissurer lorsqu’il se rétracte ou lorsqu’il subit une déformation. Tout l’enjeu consiste à comprendre si cette fissure est ancienne et stabilisée ou si elle continue à évoluer.
Ce que l’on regarde réellement
La largeur est utile mais elle ne suffit pas. La position de la fissure peut apporter davantage d’informations. Une fissure proche d’un appui n’a pas le même sens qu’une fissure de retrait sur une grande dalle.
Son orientation compte également. Une fissure parallèle aux armatures peut orienter vers un phénomène de corrosion. Une fissure en diagonale peut conduire à examiner le fonctionnement structurel de la zone.
Enfin il faut regarder si elle bouge. Une fissure stable et sèche peut parfois relever d’un traitement relativement simple. Une fissure qui s’ouvre régulièrement ou qui laisse passer l’eau mérite une attention bien différente.
Pour aller plus loin sur ce sujet vous pouvez consulter notre article consacré aux fissures structurelles et aux signes qui doivent conduire à approfondir le diagnostic.
Corrosion des armatures : ce qui se passe dans le béton
Dans un béton sain l’acier est naturellement protégé. Le milieu très alcalin autour des armatures crée une couche passive qui limite la corrosion.
Cette protection peut disparaître avec le temps. Deux situations sont particulièrement fréquentes dans les ouvrages existants. La carbonatation et la présence de chlorures.
La carbonatation
Le dioxyde de carbone présent dans l’air pénètre progressivement dans le béton. Il réagit avec certains constituants de la pâte cimentaire. L’alcalinité diminue alors peu à peu.
Tant que le front de carbonatation reste éloigné des armatures le risque reste limité. Lorsqu’il atteint l’acier la protection naturelle peut disparaître. Si l’humidité est suffisante la corrosion peut alors commencer.
Les chlorures
Ils sont souvent rencontrés en environnement marin ou dans les ouvrages exposés aux sels de déverglaçage. Ils peuvent également provenir d’autres contaminations.
Leur comportement est différent de celui de la carbonatation. Ils peuvent provoquer une corrosion très localisée de l’acier même lorsque le béton conserve encore une alcalinité élevée.

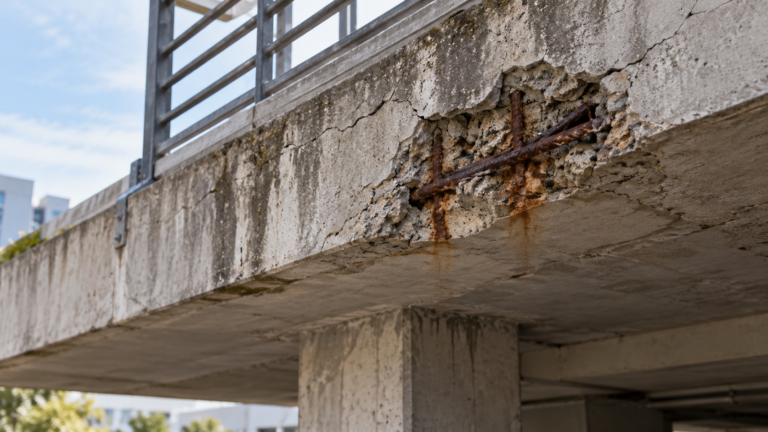

Pourquoi le béton finit par éclater
Quand l’acier rouille les produits de corrosion prennent davantage de volume. Le béton qui entoure l’armature subit alors une pression interne.
Une fissure apparaît parfois dans l’axe de l’acier. Le béton peut ensuite se décoller et tomber par morceaux. Une fois l’armature mise à nu le phénomène devient encore plus facile à alimenter.
Réaction alcali-silice et DEF
Certaines dégradations sont plus difficiles à lire car leur origine se trouve à l’intérieur même du béton.
La réaction alcali-silice
La réaction alcali-silice est souvent appelée RAS en français et ASR dans la littérature anglophone. Elle concerne certains granulats réactifs en présence d’alcalins et d’humidité.
Un gel expansif peut se former dans le matériau. Avec le temps il génère des déformations et peut provoquer une fissuration en réseau.
Cet aspect peut orienter le diagnostic mais il ne suffit pas pour conclure. Des prélèvements et une analyse en laboratoire sont souvent nécessaires.
La formation différée d’ettringite
La DEF peut elle aussi provoquer un gonflement du béton. Elle est souvent mise en relation avec l’histoire thermique du matériau au moment de sa prise puis avec son exposition ultérieure à l’humidité.
Gel et dégel : une dégradation souvent visible en surface
Les surfaces extérieures sont particulièrement exposées. Lorsqu’un béton contient beaucoup d’eau au moment d’un épisode de gel les pressions internes peuvent progressivement endommager sa peau.
Le phénomène devient plus marqué lorsque les cycles se répètent. Les sels de déverglaçage peuvent encore aggraver la situation.
On observe alors parfois un écaillage de la surface ou une désagrégation progressive. Les rampes de parking et les zones horizontales exposées sont des cas classiques.
Les attaques chimiques
D’autres environnements peuvent attaquer directement le béton. Certaines eaux agressives ou certains milieux industriels peuvent dissoudre peu à peu ses constituants.
Les sulfates peuvent provoquer d’autres mécanismes de dégradation. La lixiviation peut quant à elle apparaître lorsqu’une circulation d’eau entraîne progressivement certains composés du béton.
Comment diagnostiquer une pathologie du béton
Le diagnostic commence par l’ouvrage lui-même. Avant de faire des essais on observe. On cherche où le désordre apparaît et comment il se répartit.
Observer et cartographier
Les fissures sont relevées. Les zones qui sonnent creux sont repérées. Les traces d’humidité ou de rouille sont notées.
On examine aussi les points singuliers. Un joint défaillant ou une évacuation bouchée peut parfois expliquer une grande partie du problème.
Faire les mesures utiles
Selon les hypothèses on peut mesurer l’ouverture des fissures et suivre leur évolution. La position des armatures et leur enrobage peuvent être contrôlés.
La profondeur de carbonatation apporte également des informations utiles. Des mesures de potentiel de corrosion ou de résistivité peuvent compléter l’analyse.
Prélever lorsque c’est nécessaire
Certains dossiers nécessitent des carottages ou des analyses en laboratoire. C’est notamment le cas lorsqu’il faut connaître la teneur en chlorures ou rechercher une réaction interne.
Vérifier les conséquences sur la structure
Si les armatures sont fortement corrodées il faut apprécier leur perte de section. Si le béton est très dégradé il faut aussi examiner la capacité résiduelle de l’élément.
Dans certaines situations une sécurisation provisoire ou un renforcement peut être nécessaire avant les travaux définitifs.
Selon la nature du désordre une expertise en bâtiment peut permettre de préciser l’origine du problème et d’orienter les investigations utiles.
Réparer le béton sans déplacer le problème
Une réparation locale peut être efficace lorsque le désordre est réellement local. Elle devient beaucoup moins pertinente lorsque le mécanisme concerne toute une façade ou une grande partie de la structure.
Pour une fissure
Il faut d’abord savoir si elle est stable. Une injection n’a pas la même fonction qu’un traitement destiné à rétablir l’étanchéité.
Si la fissure continue à bouger le système de réparation doit pouvoir supporter ces mouvements. Dans le cas contraire le défaut risque de réapparaître rapidement.
Pour une corrosion des armatures
Le béton altéré est généralement retiré jusqu’à retrouver un support suffisamment sain. Les aciers sont dégagés puis nettoyés.
Leur état doit être vérifié avant reconstitution. Une perte importante de section peut conduire à compléter ou remplacer certaines armatures.
Le béton est ensuite reconstitué avec un système adapté. Selon l’exposition une protection de surface peut être ajoutée pour ralentir de nouvelles pénétrations d’eau ou de CO₂.
Lorsque le phénomène est plus général
Certaines situations demandent une stratégie globale. Un revêtement de protection peut être envisagé. Une imprégnation hydrophobe peut aussi être adaptée dans certains cas.
Lorsque la corrosion est étendue des procédés spécialisés comme la protection cathodique peuvent être étudiés. Des techniques de réalcalinisation ou d’extraction des chlorures existent également pour certaines configurations.
Prévenir les pathologies du béton
La prévention commence bien avant l’apparition des premières fissures. Elle se joue dès la conception puis pendant la mise en œuvre.
Choisir un béton adapté
Le matériau doit être cohérent avec son environnement. Un parking exposé aux sels ou un ouvrage marin n’a pas les mêmes contraintes qu’un béton intérieur.
Gérer l’eau
Les pentes et les joints sont essentiels. Les évacuations doivent rester fonctionnelles. Beaucoup de désordres débutent par une eau qui s’installe là où elle ne devrait pas.
Soigner la mise en œuvre
La vibration et la cure ont une influence directe sur la qualité du béton. Un béton mal compacté ou séché trop vite sera souvent plus vulnérable par la suite.
L’entretien reste ensuite indispensable. Une fissure suivie tôt ou une petite infiltration traitée rapidement évite parfois une réparation beaucoup plus lourde quelques années plus tard.
Les repères techniques utilisés en expertise
Les investigations et les réparations s’appuient sur plusieurs familles de normes et de documents techniques. Ils permettent de relier l’exposition réelle de l’ouvrage à la durabilité attendue et aux solutions de réparation.
NF EN 206
Béton. Spécification et performances. Elle traite notamment des classes d’exposition.
EN 1992 — Eurocode 2
Calcul des structures en béton. Il comporte notamment des dispositions liées à l’enrobage et à la durabilité.
NF EN 1504
Série de normes consacrées aux produits et systèmes destinés à la protection et à la réparation des structures en béton.
D’autres documents sont publiés notamment par la fib l’AFGC le Cerema la RILEM et l’AQC.
Un diagnostic avant la réparation
Les pathologies du béton ont rarement une seule expression. Une fissure peut n’être qu’un retrait sans conséquence majeure. Elle peut aussi être le premier signe d’un mouvement ou permettre à l’eau d’atteindre les armatures.
Le même principe vaut pour la corrosion ou les dégradations de surface. Ce que l’on voit n’est qu’une partie du problème.
Lorsque les fissures évoluent ou que les armatures deviennent visibles une analyse plus poussée est nécessaire. C’est aussi le cas lorsqu’une déformation apparaît ou lorsque des éclats risquent de tomber.
Si vous souhaitez faire examiner un désordre sur un ouvrage vous pouvez également trouver un expert bâtiment CFEIB près de chez vous .
FAQ — Pathologies du béton
Une fissure ou un éclat de béton soulève vite des questions. Voici les réponses aux situations que l’on rencontre le plus souvent sur les ouvrages existants.
Non. Une fissure est avant tout un symptôme. Elle peut simplement venir du retrait du béton ou d’une variation de température. Elle peut aussi révéler un mouvement du support ou un effort structurel.
Ce qui nous intéresse surtout est son évolution. Une fissure ancienne qui reste stable et sèche ne se lit pas de la même manière qu’une fissure qui continue à s’ouvrir ou qui laisse passer l’eau.
La corrosion des armatures fait partie des causes majeures de dégradation du béton armé. Elle commence lorsque l’acier perd la protection que lui apporte normalement le béton.
La carbonatation peut provoquer cette perte de protection. Les chlorures peuvent eux aussi attaquer les armatures. L’humidité permet ensuite au phénomène de se développer.
Le CO₂ présent dans l’air entre progressivement dans le béton. Il réagit avec certains constituants du ciment et fait diminuer l’alcalinité du matériau.
Tant que la carbonatation reste loin des armatures le risque est limité. Lorsqu’elle atteint l’acier sa protection naturelle peut disparaître. Si les conditions d’humidité sont favorables la corrosion peut alors commencer.
Le contexte donne déjà de bons indices. Un ouvrage proche de la mer ou régulièrement exposé aux sels conduit naturellement à rechercher les chlorures.
On peut ensuite mesurer la profondeur de carbonatation. Si les chlorures sont suspectés des prélèvements permettent d’évaluer leur présence dans le béton.
Les deux phénomènes ne produisent pas toujours les mêmes formes de corrosion. Les chlorures peuvent notamment provoquer des attaques très localisées.
Une réaction alcali-silice peut provoquer une fissuration diffuse. Elle prend parfois un aspect en réseau ou en carte. Des exsudations peuvent aussi être visibles dans certains cas.
Ces signes orientent le diagnostic mais ne suffisent pas pour confirmer une RAS ou ASR. Des prélèvements puis des examens spécialisés en laboratoire sont généralement nécessaires.
Lorsque le béton est très humide l’eau présente dans ses pores peut subir le gel. Les contraintes créées dans le matériau finissent par fragiliser sa surface.
Le phénomène devient plus marqué lorsque les cycles se répètent. Les sels de déverglaçage peuvent encore accentuer la dégradation. On voit alors apparaître des écaillages ou une désagrégation de la peau du béton.
Pas forcément. Elle peut être adaptée lorsque le désordre et sa cause restent réellement localisés.
En revanche une carbonatation étendue ou une infiltration générale ne disparaît pas parce que quelques éclats ont été réparés. Il faut alors réfléchir à une protection plus large de l’ouvrage.
C’est précisément le diagnostic qui permet de savoir jusqu’où doit aller la réparation.
Tout dépend du problème rencontré. Sur une fissure on peut commencer par mesurer son ouverture puis suivre son évolution. Sur un béton armé il peut être utile de repérer les aciers et de contrôler leur enrobage.
La profondeur de carbonatation peut aussi être mesurée. Si une corrosion est suspectée d’autres mesures peuvent compléter l’analyse. Les carottages et les analyses en laboratoire interviennent lorsque le terrain ne permet pas de répondre à toutes les questions.
Un même symptôme peut avoir plusieurs causes. Avant de choisir une réparation il faut comprendre ce qui se passe réellement dans l’ouvrage.
